پمپهای وکیوم دیافراگمی به عنوان یکی از پرکاربردترین تجهیزات در صنایع مختلف از جمله آزمایشگاهی، دارویی، شیمیایی و تصفیه آب، نقش حیاتی در فرآیندهای تولید و تحقیقاتی ایفا میکنند. با توجه به اهمیت عملکرد صحیح این دستگاهها، تعمیر پمپ وکیوم دیافراگمی به یک مهارت تخصصی و ضروری تبدیل شده است. درک صحیح از نحوه عملکرد، اجزای تشکیلدهنده، انواع خرابیهای رایج و روشهای پیشگیرانه میتواند عمر مفید این تجهیزات را به طور چشمگیری افزایش دهد. در این مقاله به بررسی تمامی جنبههای مرتبط با تعمیر پمپ وکیوم دیافراگمی خواهیم پرداخت. این اطلاعات نه تنها به شما کمک میکند تا مشکلات رایج را شناسایی و برطرف کنید، بلکه درک عمیقتری از مکانیزمهای داخلی و تعمیر پمپ وکیوم به دست خواهید آورد.
معرفی پمپ وکیوم دیافراگمی
پمپ وکیوم دیافراگمی نوعی پمپ جابجایی مثبت است که بر اساس حرکت رفت و برگشتی یک یا چند دیافراگم انعطافپذیر عمل میکند. این پمپها برخلاف پمپهای روغنی، بدون نیاز به روانکار کار میکنند و از این رو برای کاربردهایی که نیاز به خلاء تمیز و بدون آلودگی دارند، گزینه ایدهآلی محسوب میشوند.

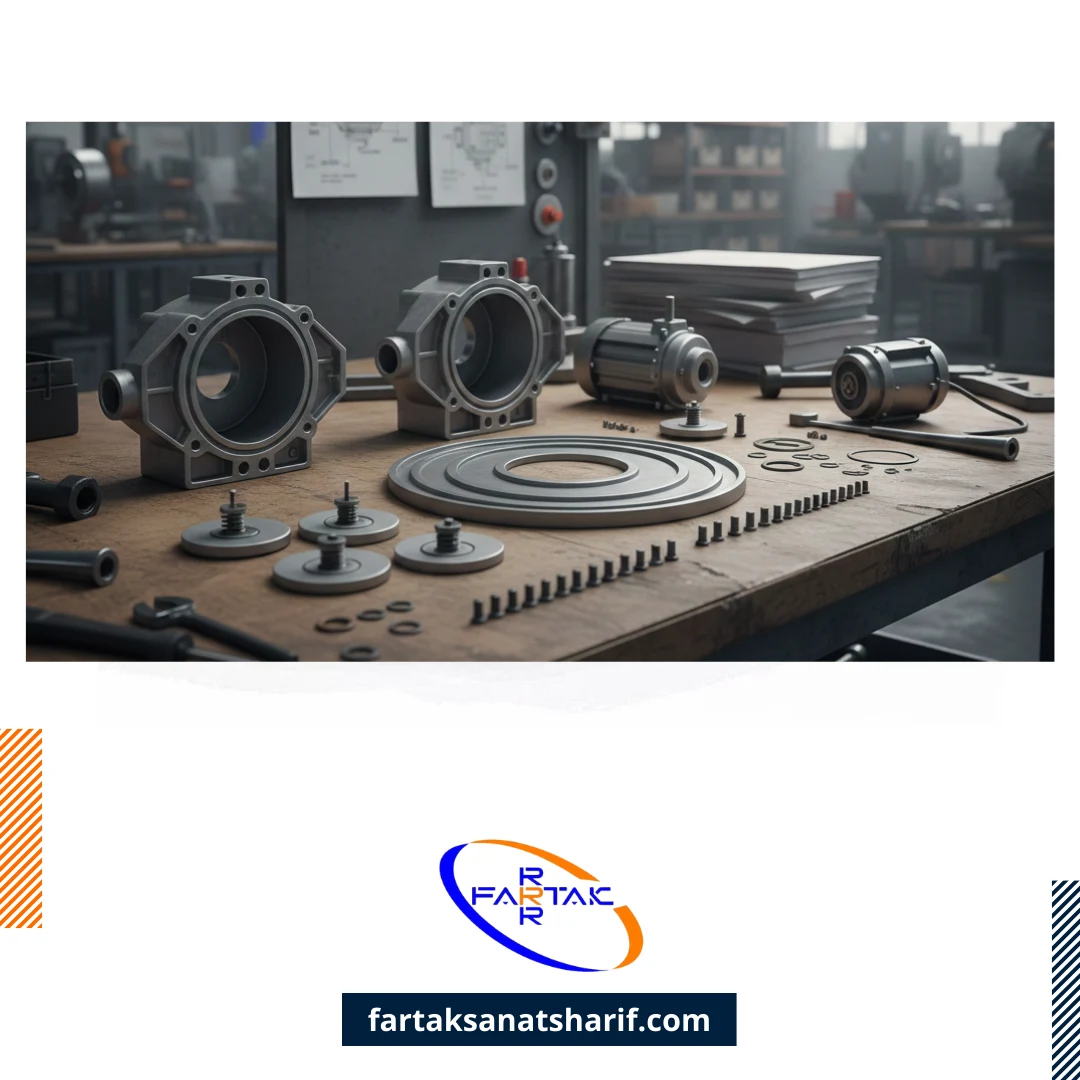

شناخت اجزای اصلی پمپ وکیوم دیافراگمی
برای انجام تعمیر پمپ وکیوم دیافراگمی به صورت حرفهای، شناخت دقیق اجزای تشکیلدهنده آن ضروری است. هر کدام از این قطعات نقش خاصی در عملکرد کلی پمپ ایفا میکنند و خرابی هر یک میتواند باعث کاهش کارایی یا توقف کامل دستگاه شود. موتور الکتریکی به عنوان قلب تپنده پمپ، نیروی محرکه اصلی را تامین میکند. این موتور باید از کیفیت بالایی برخوردار باشد تا بتواند ساعتهای طولانی بدون مشکل کار کند.
دیافراگم یا ممبران انعطافپذیر، جزء اصلی پمپاژ است که معمولاً از مواد مقاوم ساخته میشود. انتخاب جنس دیافراگم بستگی به نوع گاز یا بخاری دارد که قرار است پمپاژ شود. دیافراگمها در اثر حرکت رفت و برگشتی خم و صاف میشوند این سیستم باید با دقت بالایی کار کند و هرگونه لقی یا عدم تراز در آن میتواند باعث کاهش کارایی و افزایش لرزش شود.
شیرهای یکطرفه (Check Valves) نقش حیاتی در کنترل جهت جریان گاز دارند. این شیرها در ورودی و خروجی محفظه پمپاژ قرار دارند و اطمینان میدهند که گاز فقط در یک جهت حرکت کند. خرابی یا آلودگی این شیرها یکی از دلایل متداول کاهش خلاء است و نیاز به تعمیر پمپ وکیوم دیافراگمی را ایجاد میکند. محفظه سر پمپ (Pump Head) که معمولاً از آلومینیوم یا استیل ضد زنگ ساخته شده، فضایی است که دیافراگم در آن حرکت میکند و فرآیند مکش و تخلیه انجام میشود. این قطعه باید کاملاً سالم و بدون ترک باشد تا از نشت هوا جلوگیری کند.
واشرها و اورینگها در نقاط مختلف پمپ برای آببندی و جلوگیری از نشت استفاده میشوند. این قطعات با گذشت زمان سخت و شکننده میشوند و نیاز به تعویض دارند. بلبرینگها و یاتاقانها برای چرخش نرم شافت و کاهش اصطکاک ضروری هستند. فیلتر ورودی هوا نیز برای جلوگیری از ورود ذرات جامد به داخل پمپ و حفاظت از دیافراگم و شیرها اهمیت دارد.
انواع خرابیهای رایج درتعمیر پمپ وکیوم دیافراگمی
پمپهای وکیوم دیافراگمی با وجود طراحی ساده و قابل اعتماد، میتوانند دچار انواع مختلفی از خرابیها شوند که هر کدام علائم و اثرات خاص خود را دارند. شناخت این خرابیها برای تشخیص سریع و تعمیر پمپ وکیوم دیافراگمی به موقع بسیار مهم است.
پارگی یا سوراخ شدن دیافراگم: شایعترین خرابی است که معمولاً پس از ساعتها استفاده مداوم رخ میدهد. این مشکل باعث کاهش شدید خلاء، افزایش صدا و لرزش، و گاهی خروج روغن یا آب از دریچه تخلیه میشود. دیافراگمهای آسیب دیده نمیتوانند فشار منفی کافی ایجاد کنند و باید فوراً تعویض شوند.
سایش یا آسیب شیرهای یکطرفه: یکی از مشکلات متداول سایش یا آسیب شیرهای یکطرفه است که نیاز به تعمیر پمپ وکیوم دیافراگمی را ایجاد میکند. این شیرها در اثر تماس مکرر با سطوح صلب، ذرات آلاینده، یا مواد شیمیایی خورنده دچار فرسایش میشوند. علائم این خرابی شامل کاهش تدریجی خلاء، افزایش زمان رسیدن به فشار مطلوب، و صدای غیرعادی از سر پمپ است. خرابی بلبرینگها و یاتاقانها نیز میتواند باعث مشکلات جدی شود. صدای خشخش یا غرش، لرزش بیش از حد، و گرم شدن موتور از نشانههای سایش بلبرینگها هستند که اگر به موقع رسیدگی نشود میتواند به آسیب شافت و موتور منجر شود.
نشت هوا از واشرها و اورینگهای فرسوده : این قطعات لاستیکی با گذشت زمان و در معرض قرار گرفتن با حرارت و مواد شیمیایی، خشک و ترک میخورند و آببندی خود را از دست میدهند. نتیجه این نشتها، کاهش خلاء و عدم رسیدن به فشار مطلوب است که نیاز به تعمیر پمپ وکیوم دیافراگمی دارد. آلودگی داخلی پمپ با ذرات، روغن، رطوبت یا محصولات شیمیایی نیز میتواند عملکرد را مختل کند. این آلودگیها میتوانند شیرها را مسدود کنند، دیافراگم را خراب کنند یا اجزای متحرک را از کار بیندازند.
مشکلات الکتریکی موتور: سوختگی سیمپیچ، خرابی خازن راهانداز، یا مشکلات اتصالات برقی نیز ممکن است رخ دهد. این مشکلات معمولاً با بوی سوختگی، عدم روشن شدن موتور، یا کار کردن موتور با قدرت کمتر همراه است. لقی در سیستم کرنک و شافت نیز میتواند باعث کاهش کارایی، افزایش لرزش و صدا، و در نهایت آسیب به دیافراگم شود. انسداد یا خرابی فیلتر ورودی هوا نیز یکی از مشکلات سادهتری است که میتواند جریان هوای ورودی را محدود کند و کارایی پمپ را کاهش دهد. آگاهی از این خرابیها و نحوه تشخیص آنها، اولین قدم در فرآیند تعمیر پمپ وکیوم دیافراگمی حرفهای است و میتواند هزینهها را به میزان قابل توجهی کاهش دهد.
مراحل تشخیص و عیبیابی پمپ وکیوم دیافراگمی
قبل از شروع تعمیر پمپ وکیوم دیافراگمی، باید یک فرآیند منظم برای تشخیص دقیق مشکل انجام شود. عیبیابی صحیح نه تنها زمان و هزینه را کاهش میدهد، بلکه از انجام تعمیرات غیرضروری و احتمال آسیب به قطعات سالم جلوگیری میکند.
بررسی ظاهری و شنیداری پمپ
به صدای پمپ گوش دهید و آن را با صدای عادی مقایسه کنید. صداهای غیرعادی مانند خشخش، تقه، یا صدای هوای خروجی بیش از حد میتوانند راهنمای خوبی برای تشخیص مشکل باشند. همچنین بررسی کنید که آیا لرزش پمپ بیشتر از حد معمول است یا خیر.
اندازهگیری خلاء تولیدی
این اندازهگیری را با مشخصات فنی کارخانه سازنده مقایسه کنید. کاهش قابل توجه در خلاء نشانه مشکلات داخلی مانند پارگی دیافراگم، خرابی شیرها، یا نشتهای هوا است که به تعمیر پمپ وکیوم دیافراگمی نیاز دارد. بررسی زمان رسیدن به خلاء مطلوب نیز مهم است؛ اگر این زمان بیشتر از حد معمول باشد، احتمالاً مشکلی در عملکرد داخلی پمپ وجود دارد. سپس پمپ را خاموش کرده و اتصالات برقی را بررسی کنید. ولتاژ ورودی، جریان مصرفی و عملکرد کلیدها را با مولتیمتر بسنجید.
بازرسی بصری خارجی
بررسی کنید که آیا نشتی از هر نقطه پمپ وجود دارد یا خیر. به ویژه محل اتصال سر پمپ به بدنه، اتصال شیلنگها، و نقاط دارای واشر را با دقت بررسی کنید. همچنین وضعیت فیلتر ورودی را چک کنید و در صورت کثیفی آن را تمیز یا تعویض کنید.
باز کردن پمپ و بازرسی داخلی:
ابتدا پمپ را از برق جدا کرده و سپس طبق دستورالعمل سازنده، پیچهای سر پمپ را باز کنید. وضعیت دیافراگم را از نظر پارگی، ترک، یا سفتی بررسی کنید تا نیاز به تعمیر پمپ وکیوم دیافراگمی را مشخص کنید.

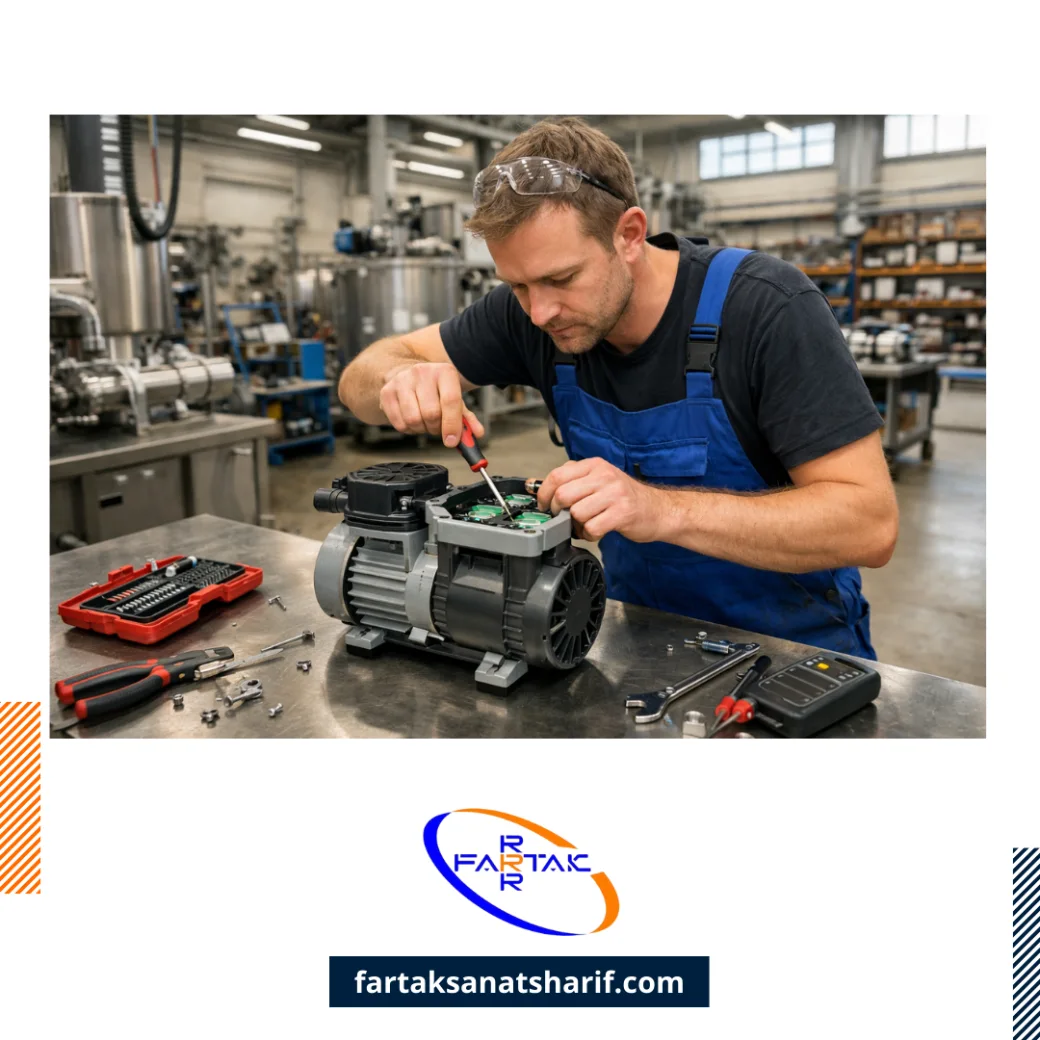

مراحل دقیق تعمیر و بازسازی پمپ وکیوم دیافراگمی
پس از تشخیص دقیق مشکلات، نوبت به انجام تعمیر پمپ وکیوم دیافراگمی میرسد. این فرآیند نیازمند دقت بالا، ابزار مناسب و رعایت نکات ایمنی است.
آماده سازی اولیه: مرحله اول آمادهسازی محیط کار و ابزار مورد نیاز است. یک میز کار تمیز و روشن، مجموعه آچارها و پیچ گوشتیهای مناسب، گریس مخصوص، تمیزکنندههای مناسب، قطعات یدکی مانند دیافراگم جدید، واشرها، اورینگها و در صورت نیاز شیرهای یکطرفه را آماده کنید.
جداسازی قطعات: باز کردن کامل پمپ و جداسازی قطعات است. در برخی مدلها ممکن است نیاز به جدا کردن صفحات فلزی یا پلاستیکی که دیافراگم را نگه میدارند نیز باشد. دقت کنید که نصب اشتباه آنها میتواند کارکرد پمپ را مختل کند و کیفیت تعمیر پمپ وکیوم دیافراگمی را کاهش دهد.
تمیزکاری تمام قطعات: از یک تمیزکننده مناسب (بسته به نوع آلودگی میتواند الکل ایزوپروپیل، آب و صابون، یا حلالهای خاص باشد) برای پاک کردن محفظه سر پمپ، شیرها، و سطوح تماس استفاده کنید.
بازرسی دقیق اجزای پمپ: برای تشخیص آسیبهای احتمالی است که ممکن است در بررسی اولیه نادیده گرفته شده باشند. محفظه سر پمپ را از نظر ترکهای ریز بررسی کنید. صفحات نشیمن شیرها را از نظر خراش یا فرسایش چک کنید. شافت و بلبرینگها را از نظر سایش و لقی بازرسی کنید. اگر هر یک از این قطعات آسیب دیده باشند، باید قبل از مونتاژ تعویض شوند. تعویض ونصب قطعه جدید: دیافراگم جدید را در جهت صحیح قرار داده و با گشتاور مناسب به شافت متصل کنید. مراقب باشید که دیافراگم کاملاً صاف و بدون چین قرار گیرد تا تعمیر پمپ وکیوم دیافراگمی با کیفیت انجام شود.
عوامل تاثیرگذار بر خرابی پمپهای وکیوم دیافراگمی
درک عوامل مؤثر بر خرابی پمپهای وکیوم دیافراگمی برای پیشگیری از مشکلات آینده و افزایش طول عمر دستگاه بسیار حیاتی است. این آگاهی به شما کمک میکند تا شرایط بهتری برای کارکرد پمپ فراهم کنید و فرکانس نیاز به تعمیر پمپ وکیوم دیافراگمی را کاهش دهید.
کیفیت هوای یا گاز ورودی به پمپ: ذرات جامد معلق در هوا میتوانند به دیافراگم و شیرها آسیب برسانند، سطوح را ساییده و منجر به خرابی زودرس شوند. همچنین حضور بخارات خورنده یا مواد شیمیایی تهاجمی میتواند باعث تخریب دیافراگمهای لاستیکی و واشرها شود. استفاده از فیلترهای مناسب و تعویض به موقع آنها میتواند این خطر را به میزان قابل توجهی کاهش دهد.
رطوبت بالای هوای ورودی: آب و رطوبت میتوانند در داخل پمپ تجمع یابند و باعث خوردگی قطعات فلزی، آسیب به دیافراگم، و کاهش کارایی شیرها شوند. در کاربردهایی که با بخار آب یا مایعات سروکار دارید، استفاده از تلههای رطوبت و خشککنهای هوا ضروری است تا از تعمیر پمپ وکیوم دیافراگمی مکرر جلوگیری شود. دمای محیط کار نیز نقش مهمی ایفا میکند. دمای بیش از حد بالا باعث سخت شدن و شکنندگی دیافراگمهای لاستیکی و اورینگها میشود، در حالی که دمای بسیار پایین میتواند انعطافپذیری آنها را کاهش دهد. رطوبت بالا در محیط کار نیز میتواند باعث خوردگی قطعات فلزی شود.
ولتاژ ناپایدار برق: نوسانات ولتاژ باعث گرم شدن بیش از حد سیمپیچهای موتور و کاهش عمر آن میشود. استفاده از تثبیتکننده ولتاژ در مناطقی که برق ناپایدار است، توصیه میشود و میتواند نیاز به تعمیر پمپ وکیوم دیافراگمی را کاهش دهد.
نشانههای هشداردهنده نیاز به تعمیر فوری
شناخت نشانههای اولیه خرابی میتواند از آسیبهای جدیتر و هزینههای سنگینتر جلوگیری کند و زمان مناسب برای تعمیر پمپ وکیوم دیافراگمی را مشخص میکند.
- کاهش تدریجی یا ناگهانی خلاء تولیدی
- تغییر در صدای پمپ.
- افزایش لرزش و ارتعاش پمپ
- گرم شدن بیش از حد موتور پمپ
- خروج روغن، آب یا مایعات دیگر
- بوی سوختگی یا بوی غیرمعمول از پمپ
راهکارهای پیشگیرانه برای کاهش نیاز به تعمیر
پیشگیری همیشه بهتر از درمان است و این اصل در مورد پمپهای وکیوم دیافراگمی نیز صادق است. با اجرای یک برنامه نگهداری پیشگیرانه منظم، میتوان عمر پمپ را چندین برابر افزایش داد و هزینههای تعمیر پمپ وکیوم دیافراگمی را به حداقل رساند.
استفاده از فیلتر مناسب در ورودی پمپ
فیلترهای با کیفیت میتوانند ذرات جامد، رطوبت و آلایندهها را قبل از ورود به پمپ حذف کنند. این فیلترها باید بر اساس نوع کاربرد و میزان آلودگی محیط، به طور منظم بازرسی و در صورت نیاز تعویض شوند. برای محیطهای بسیار کثیف، استفاده از فیلترهای چند مرحلهای توصیه میشود.
بازرسی منظم و دورهای تمام قطعات خارجی و داخلی پمپ
ایین کار میتواند نیاز به تعمیر پمپ وکیوم دیافراگمی اضطراری را کاهش دهد. توصیه میشود هر سه تا شش ماه یکبار، بازرسی جامعی از پمپ انجام شود. در این بازرسی، وضعیت شیلنگها و اتصالات، محکم بودن پیچها، عدم وجود نشتی، صدا و لرزش غیرعادی، و دمای کارکرد موتور بررسی شود.
روغنکاری صحیح بلبرینگها و اجزای متحرک
روغنکاری صحیح در صورتی که پمپ نیاز به روغنکاری داشته باشد، بسیار مهم است. از روغن یا گریس توصیه شده توسط سازنده استفاده کنید و از روغنکاری بیش از حد یا کمتر از حد خودداری کنید.
کنترل شرایط محیطی کار
کنترل شرایط محیطی کار میتواند فرکانس تعمیر پمپ وکیوم دیافراگمی را به شدت کاهش دهد. نصب پمپ در محیطی با دمای مناسب، دور از تابش مستقیم نور خورشید، با تهویه خوب و رطوبت کنترل شده، عمر پمپ را افزایش میدهد.
آموزش صحیح اپراتورها و کاربران: کاربران باید با نحوه صحیح روشن و خاموش کردن، حداکثر فشار کاری، نحوه تعویض فیلتر، و نشانههای خرابی آشنا باشند تا در صورت لزوم به تعمیر پمپ وکیوم دیافراگمی اقدام کنند.
مزایای اقتصادی تعمیر پمپ وکیوم دیافراگمی
تصمیم به تعمیر پمپ وکیوم دیافراگمی به جای تعویض کامل آن، مزایای متعددی دارد که هم از نظر اقتصادی و هم از نظر عملیاتی قابل توجه است. اولین و بارزترین مزیت، صرفهجویی قابل ملاحظه در هزینهها است. هزینه تعمیر پمپ وکیوم دیافراگمی معمولاً تنها 20 تا 40 درصد قیمت خرید یک پمپ نو است.
کاهش زمان توقف خط تولید یا فعالیتهای آزمایشگاهی، مزیت دیگری از تعمیر پمپ وکیوم دیافراگمی است که ارزش اقتصادی بالایی دارد. تعمیر پمپ معمولاً میتواند در عرض چند ساعت تا یک روز انجام شود، در حالی که سفارش و تحویل پمپ جدید ممکن است چندین روز یا حتی هفتهها طول بکشد.
کاهش ضایعات و حفظ محیط زیست نیز یکی از مزایای غیرقابل انکار تعمیر پمپ وکیوم دیافراگمی است. با تعمیر به جای تعویض، از تولید زباله الکترونیکی جلوگیری میکنید و در واقع به اقتصاد دایرهای کمک میکنید.
تعویض یا تعمیر پمپ وکیوم دیافراگمی؟ تصمیمگیری هوشمندانه
یکی از مهمترین سوالاتی که هنگام خرابی پمپ وکیوم دیافراگمی مطرح میشود این است که آیا باید تعمیر پمپ وکیوم دیافراگمی را انجام داد یا به طور کامل آن را تعویض نمود. این تصمیم باید بر اساس تحلیل دقیق عوامل مختلف گرفته شود. اولین معیار، میزان آسیب و وسعت خرابی است. اگرخرابی محدود به یک یا دو قطعه قابل تعویض مانند دیافراگم، واشرها، یا شیرها باشد، تعمیر پمپ وکیوم دیافراگمی گزینه منطقی و اقتصادی است. اما اگر قطعات اصلی مانند محفظه سر پمپ، موتور، یا شافت اصلی دچار آسیب جدی شده باشند، ممکن است هزینه تعمیر به قیمت پمپ نو نزدیک شود.
نتیجهگیری
تعمیر پمپ وکیوم دیافراگمی یک فرآیند تخصصی است که با شناخت صحیح از اجزا، انواع خرابیها، و تکنیکهای تعمیر، میتواند به راحتی انجام شود. همانطور که در این مقاله جامع بررسی کردیم با پیروی از اصول و راهنماییهای ارائه شده در مورد تعمیر پمپ وکیوم دیافراگمی، میتوانید عمر مفید پمپهای خود را به طور چشمگیری افزایش دهید، هزینههای تعمیر و نگهداری را کاهش دهید، و از عملکرد بهینه دستگاههای خود اطمینان حاصل کنید. به یاد داشته باشید که تعمیر پمپ وکیوم دیافراگمی نه تنها یک راهحل اقتصادی است، بلکه رویکردی مسئولانه در قبال محیط زیست و منابع نیز محسوب میشود.
